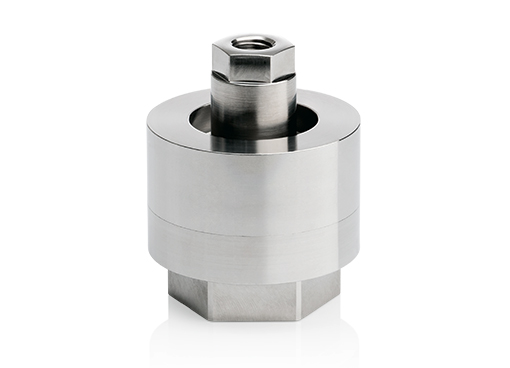

Low-Cost Zug-Druckkraftsensoren Typ 8427

Unterschiedliche Befestigungsmöglichkeiten, integrierbar in Roboterwerkzeuge, schnelle Reaktion auf zeitlich sehr kurze Ereignisse, gutes Preis-Leistung-Verhältnis

Highlights

  • Messbereiche von 0 ... 20 N bis 0 ... 10 kN
  • Robuste Schweisskonstruktion
  • Schlüsselflansche zur einfacheren Montage
  • Hervorragendes Preis-Leistungs-Verhältnis

Optionen

  • Mit Aussengewinde durch Zusatzteile ausrüstbar
  • burster TEDS oder standardisierte Empfindlichkeit
  • Unterschiedliche Befestigungs- und Krafteinleitungsmöglichkeite

Anwendungsgebiete

  • Allgemeiner Maschinenbau
  • Automatische Fertigungsanlagen
  • Zugkraftmessung in Bowdenzügen
  • Abziehkraftermittlungen an Steckverbindungen
  • Prüfeinrichtungen für Sicherheitsbereiche an Schienenfahrzeuge

Beschreibung

Mit diesem Low-Cost Zug-Druckkraftsensor steht ein besonders robustes Bauteil zur Verfügung, welches sehr einfach in ein Stabwerk, zwischen zwei Seilen oder Ketten zur Kraftmessung eingebaut werden kann. Die standardmässige Ausführung mit Innengewinde kann in der Symmetrieachse beliebige Adapterteile wie z.B. Gelenkösen aufnehmen oder mit den optional erhältlichen Aussen-Gewindeadaptern schnell und einfach in eine herzustellende Gewindebohrung eingeschraubt werden.

Das radial über eine Mini-PG-Verschraubung herausgeführte Anschlusskabel ist hochflexibel, für eine grosse Anzahl von Bewegungen ausgelegt. Um die grösstmögliche Stabilität eines solchen Sensors zu erreichen und ihn somit nicht nur für Labor- sondern auch für Industrieanwendungen einsetzen zu können, sind alle Teile miteinander verschweisst.

Bei dem Messelement handelt es sich um eine rechtwinklig zur Sensorachse liegende Membrane, auf deren Innenseite eine Vollbrücke aus Dehnungsmessstreifen appliziert ist, die eine stabile Speisespannung erwartet und einen Nennkennwert von ca. 1 mV/V liefert.

burster TEDS mit einem elektronischen Sensordatenblatt oder eine Standardisierung des Ausgangssignal im Sensoranschlusskabel können optional angeboten werden.

Features

  • Messbereiche von 0 … 20 N bis 0 … 10 kN
  • Robuste Schweisskonstruktion
  • Optional mit Aussengewinde erhältlich
  • Optional mit burster TEDS oder standardisierter Empfindlichkeit
  • Schlüsselflansch zur einfacheren Montage
  • Unterschiedliche Befestigungs- und Krafteinleitungsmöglichkeiten
  • Gutes Preis-Leistungs-Verhältnis
