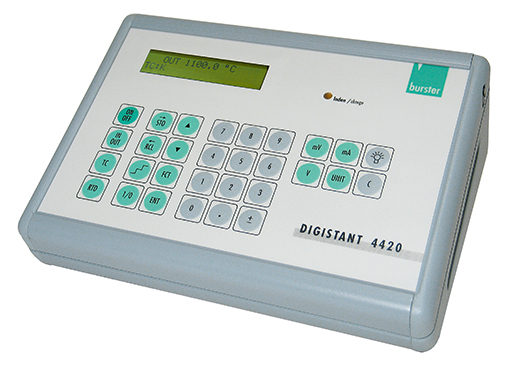

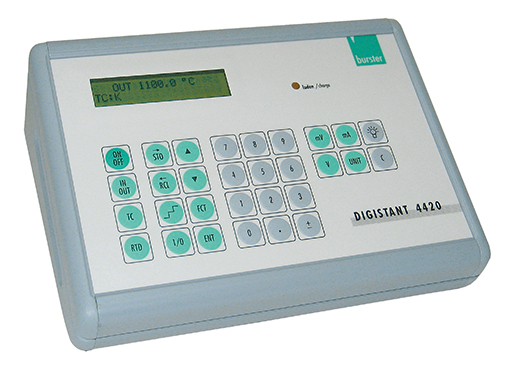

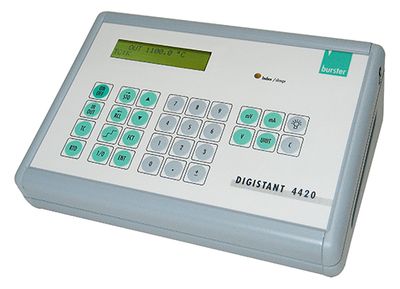

Universal-Kalibrator DIGISTANT® für den Feldeinsatz Typ 4420

Universal-Kalibrator DIGISTANT® für den Feldeinsatz Typ 4420 von burster - entwickelt für den Feldeinsatz von Qualitätssicherungs-, Inbetriebnahme- und Servicetechnikern, tragbar mit einfacher Menüführung über Display

Anwendung

Der Feld-Kalibrator DIGISTANT® Typ 4420-V001 ist ideal zum Überprüfen und Kalibrieren von Temperaturmess- und Regelgeräten. Aufgrund seiner vielfältigen Funktionen ist das tragbare Gerät vor Ort für den Qualitätssicherungs-, Inbetriebnahme- und Servicetechniker einsetzbar.

Es können sowohl Spannungen als auch Ströme, Temperaturen und Widerstände simuliert und gemessen werden.

Durch gleichzeitiges Geben und Messen ist es möglich, z. B. Regler präzise zu überprüfen. Mit der automatischen Rampenfunktion werden Prozessabläufe gesteuert.

Der Universal-Kalibrator misst und simuliert 14 Thermoelement-Typen und Pt 100. Außerdem können Widerstände von 10 mΩ bis 2 kΩ gemessen und von 10 Ω bis 4 kΩ simuliert werden.

Die Vergleichsstellentemperatur kann über das Tastenfeld manuell eingegeben werden, wahlweise ist aber auch der automatische Bezug auf eine interne oder externe Vergleichsstelle möglich.Über je 10 frei programmierbare Speicher für Spannung, Strom, Thermoelemente und Widerstandsfühler können Grundwerte und dazugehörige Δ-Werte abgespeichert werden. Durch Betätigen der Taste Δ+ bzw. Δ- werden die entsprechenden Werte addiert bzw. subtrahiert.

Beschreibung

Die Bedienung der mikroprozessorgesteuerten Universal-Kalibrierquelle erfolgt über eine übersichtlich gestaltete Folientastatur. Die Werteingabetasten sind farblich von den Funktions- und Speichertasten abgesetzt, dadurch wird eine eindeutige Zuordnung zur Mess- oder Gebergröße übersichtlich realisiert.

Der Mess- oder Geberwert wird auf einer kontrastreichen alphanumerischen Supertwist-LCD-Anzeige in zwei Zeilen mit je 20 Zeichen dargestellt. Angezeigt wird der Geberwert in der entsprechenden Einheit. Bei der Funktion "Thermoelement simulieren" wird zusätzlich das Thermopaar mit dem genormten Kurzzeichen sowie die Art der Vergleichsstelle angezeigt. Nach dem Ausschalten bleiben die letzten Eingabewerte gespeichert.

Bei der Betriebsart "Thermoelement messen" werden das gewählte Thermopaar, die Vergleichsstellenkompensationsart und der Messwert angezeigt. Speziell für die Thermoelementmessung bzw. -Simulation wurde eine besondere interne Vergleichsstelle konstruiert, mit der selbst größere Umgebungstemperaturschwankungen kompensiert werden können.

Der eingebaute NiMH-Akku ist gegen Überladen und Tiefentladen geschützt. Mit dem mitgelieferten Steckernetzteil kann das Gerät auch im Pufferbetrieb geladen werden.

Charakteristische Merkmale

  • Kalibrier- und Messgerät für Spannung, Strom, Temperatur und Widerstand
  • Alle Funktionen über RS232-Schnittstelle voll steuerbar und konfigurierbar
  • Gleichzeitiges Geben und Messen
  • Automatische Rampenfunktion
  • Einfache Menüführung über Display
  • Spannungsbereich ± 1 μV bis ± 11,000 V
  • Strombereich ± 200 nA bis ± 22,000 mA

Datenblatt

Komplettes Datenblatt Universal-Kalibrator DIGISTANT® für den Feldeinsatz Typ 4420_DE [pdf, 663.98 KB]

Komplettes Datenblatt Universal-Kalibrator DIGISTANT® für den Feldeinsatz Typ 4420_EN [pdf, 664.12 KB]

Bedienungsanleitung

Bedienungsanleitung 4420 BA_4420_DE [pdf, 2.51 MB]

Bedienungsanleitung 4420 BA_4420_EN [pdf, 1.51 MB]
