burster • PROZESSÜBERWACHUNGS-CONTROLLER - DIE DIGIFORCE®-FAMILIE

Wo neben Sensorsignalverstärkung, Visualisierung und Aufzeichnung eine detaillierte Prozessanalyse zur stetigen Optimierung und Nullfehlerkontrolle der produzierten Bauteile benötigt wird, kommen Prozess-Controller zum Einsatz. Die leistungsfähigen burster-Controller sind für die Anforderungen einer anspruchsvollen, meist teil- oder vollautomatisierten Produktion entwickelt. Dank schneller und synchroner Messwerterfassung, einer Vielzahl von Messverfahren und Bewertungstechniken können vielfältigste Applikationen ausgewertet und überwacht werden. Der Anwender erhält dabei detaillierte Prozessinformationen. Die smarten Prozess-Monitoring-Systeme visualisieren, analysieren und bewerten qualitätsrelevante Prozessparameter und können die Ergebnisse via modernster Kommunikationsschnittstellen übertragen. Ethernetbasierende Feldbusse wie z.B. PROFINET übergeben in Realtime Prozessergebnisse und Statusmeldungen an übergeordnete Steuerungen. Ob pneumatische, hydraulische oder servoelektrische Bewegungs- oder Fügekonzepte, burster Prozess-Controller lassen sich flexibel in alle Motion-Technologien einbinden.

DIGIFORCE^® überwacht Prozesse, bei denen exakt definierte funktionelle Zusammenhänge zwischen zwei oder mehr prozessrelevanten Messgrössen nachgewiesen werden müssen. Aufzeichnung, Visualisierung und Bewertung des X/Y-Verlaufs ermöglichen eine 100 %-Kontrolle der Prozessqualität und damit des Produktionsschrittes sowie jedes einzelnen, produzierten Bauteils.

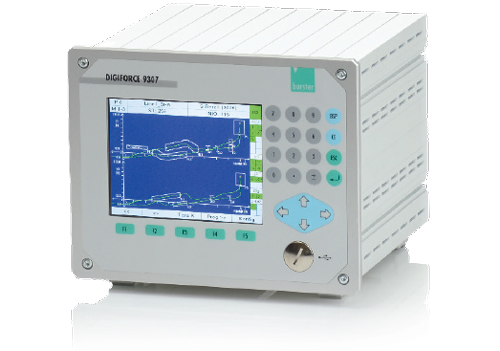

DIGIFORCE^® 9307

• Höchste Präzision für höchste Anforderungen
• Überwachung von 2 Synchron-Prozessen
• 128 Messprogramme für hohe Teilevarianz
• Hohe Messgenauigkeit 0,05 % v.E. bei 10 kHz Abtastrate
• Intelligente Signalabtastung durch Kombination aus Δt, ΔX, ΔY
• Sehr schnelle Bewertung (15 ms) und Datenübertragung dynamischer Messungen
• Feldbus-Datenprotokollierung in Echtzeit
• Frontseitige USB-Service-Schnittstelle
• Automatische Sensorerkennung durch burster TEDS

Mehr über die zuverlässigen DIGIFORCE^® 9307 von burster erfahren

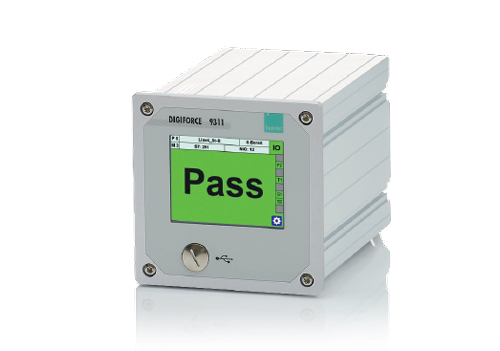

DIGIFORCE^® 9311

• Einfache und schnelle Einrichtung am Farbdisplay mit Touch-Bedienung
• 16 Messprogramme
• Frontseitige USB-Service-Schnittstelle
• Feldbus-Datenprotokollierung in Echtzeit
• Darstellung und Analyse der letzten
• 50 Messungen
• Universelle Mehrbereichsmesskanäle
• Schnelle Datenprotokollierung auf USB-Stick
• Automatische Sensorerkennung durch burster TEDS

Mehr über die zuverlässigen DIGIFORCE^® 9311 von burster erfahren

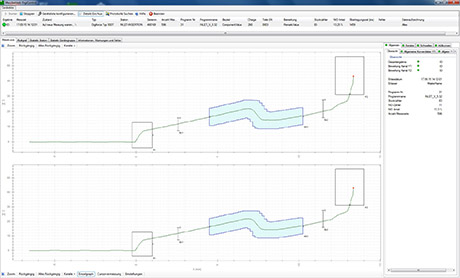

DIGICONTROL

DIGIFORCE® und DigiControl PC-Software – ein leistungsstarkes Paket
DIGIFORCE® arbeitet vollständig autark, zeigt Statusinformationen und Bewertungsergebnisse an und übergibt diese an eine Steuerung. Um die Prozessverfügbarkeit und -sicherheit zusätzlich zu erhöhen, bietet das leistungsstarke Softwarepaket DigiControl darüber hinausgehende Funktionen. Bereits die Basisversion unterstützt die vollständige Gerätekonfiguration, die Erstellung von Datensicherungen, das Auslesen und die Darstellung von Messkurvenverläufen, einschliesslich aller Bewertungsergebnisse, sowie einen Statistikspeicher. Besonders komfortabel ist dabei die Definition von Hüllkurven oder Bewertungsfenstergrenzen und Beding-ungen anhand einer Kurvenschar eingemessener Master- oder Referenzteile. Die Plus-Version der DigiControl PC-Software bietet neben den Grundfunktionen einen automatischen Produktionsmodus, der z.B. eine fertigungsbegleitende Messdatenprotokollierung mit eindeutigem Teilebezug abbildet. Die dabei entstehenden Messprotokolle stehen nicht nur im programmeigenen Format zur Verfügung, sondern können auch direkt in Excel portiert werden. Für komplexere Aufgaben unterstützt es neben der DIGIFORCE®-Geräteschnittstelle eine zusätzliche Steuerungsschnittstelle. So lassen sich z.B. Gerätekonfigurationen neu laden oder Bauteilbezeichnungen zur Messdatenprotokollierung übergeben.

Was kann DIGIFORCE®?

DIGIFORCE® überwacht Prozesse, bei denen exakt definierte, funktionelle Zusammenhänge zwischen zwei prozessrelevanten Messgrössen nachgewiesen werden müssen. Innerhalb eines Fertigungsprozesses oder in einer anschliessenden Funktionsprüfung werden dabei die Messgrössen synchron aufgezeichnet und der resultierende Kurvenverlauf anhand intelligenter Bewertungsverfahren qualifiziert. Mit Abschluss der internen Bewertung werden Messkurve und die berechneten Bewertungsergebnisse auf dem Farbdisplay visualisiert und an den externen Steuerschnittstellen bereitgestellt. Die Prozesse im Controller sind durch ein leistungsfähiges Echtzeitbetriebssystem auf einen sehr schnellen Zyklus optimiert, das globale Bewertungsergebnis IO oder NIO steht in wenigen Millisekunden zur Verfügung.

DIGIFORCE® von burster. 10 gute Gründe

• Vom Pionier im Bereich Verlaufsüberwachung.
• Von Ihrem Sensor- und Messtechnik-Spezialist.
• Immer technisch und qualitativ high-end.
• Für mehr Sicherheit in Ihrem Produktionsprozess.
• Weltweit in tausenden von Anwendungen zuverlässig und langzeitstabil im Einsatz.
• Immer schnell verfügbar, auch wenn’s brenzlig wird.
• Jederzeit Ihr schneller Direktkontakt zu unseren Produktspezialisten.
• Von Beratung bis zum Service unser komplettes Knowhow für Sie.
• Zukunftsweisend und mit persönlichem Engagement.
• burster. Die Marke spricht für sich.
