Platin-Widerstandsthermometer-Nachbildung Typenserie 1144-PT, 1146-PT

Platin-Widerstandsthermometer-Nachbildung Typenserie 1144-PT, 1146-PT burster

Platin-Widerstandsthermometer-Nachbildung Typenserie 1144-PT, 1146-PT von burster - auf Wunsch mit DKD/DAkkS-Kalibrierschein

Anwendung

Widerstandsthermometer zählen heute zu den wichtigen Präzisions- und Betriebsmessgeräten der technischen Temperaturmessung. Schnelle und problemlose Überprüfungen von Anzeige-, Regel- und Registriergeräten in der Mess- und Verfahrenstechnik sind unumgänglich. Mit den in °C kalibrierten Präzisionswiderständen (die Beschriftung enthält zusätzlich den Widerstandswert in Ω) können feste Temperaturwerte entsprechend der Kennlinie von Pt100, Pt500 und Pt1000 auf einfache Weise nachgebildet werden.

Die kleinen Abmessungen der Widerstände ermöglichen den Einbau in Messgeräte oder Messkreise für Vergleichs- oder Kontrollmessungen.

Eine Berücksichtigung der Umgebungstemperatur erübrigt sich, der Temperaturkoeffizient von < 10 ppm des verwendeten Materials MANGANIN® ist vernachlässigbar.


Beschreibung

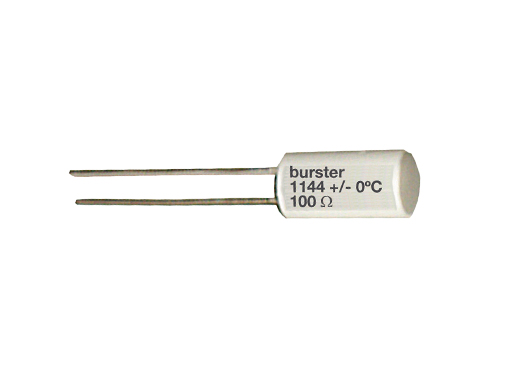

Die Präzisionswiderstände der Typen 1144 und 1146 bestehen aus kapazitäts- und induktivitätsarmen Drahtwicklungen aus MANGANIN®, die in kleinen Kunststoff-Zylindergehäusen vergossen sind.

Die Widerstandskörper werden vor dem Abgleich einer sorgfältigen, künstlichen Alterung unterzogen. Dieses besondere Verfahren und der Abgleich auf nur etwa die Hälfte der Nenntoleranz garantieren eine Langzeitstabilität von < 0,02 % über Jahre.


Charakteristische Merkmale

  • TK ≤ 10 ppm/K
  • Mehr als 60 feste Temperaturwerte von -200 °C ... +800 °C ab Lager lieferbar
  • Kalibriert nach DIN EN 60751
  • ± 0,02 % Toleranz für die Typen 1144-Pt100, 1144-Pt500 und 1144-Pt1000
  • ± 0,05 % Toleranz für Typ 1146-Pt100
  • Widerstandsmaterial MANGANIN®

Datenblatt

Komplettes Datenblatt Platin-Widerstandsthermometer-Nachbildung Typ 1144-PT, 1146-PT_DE [pdf, 569.63 KB]

Komplettes Datenblatt Platin-Widerstandsthermometer-Nachbildung Typ 1144-PT, 1146-PT_EN [pdf, 568.82 KB]
